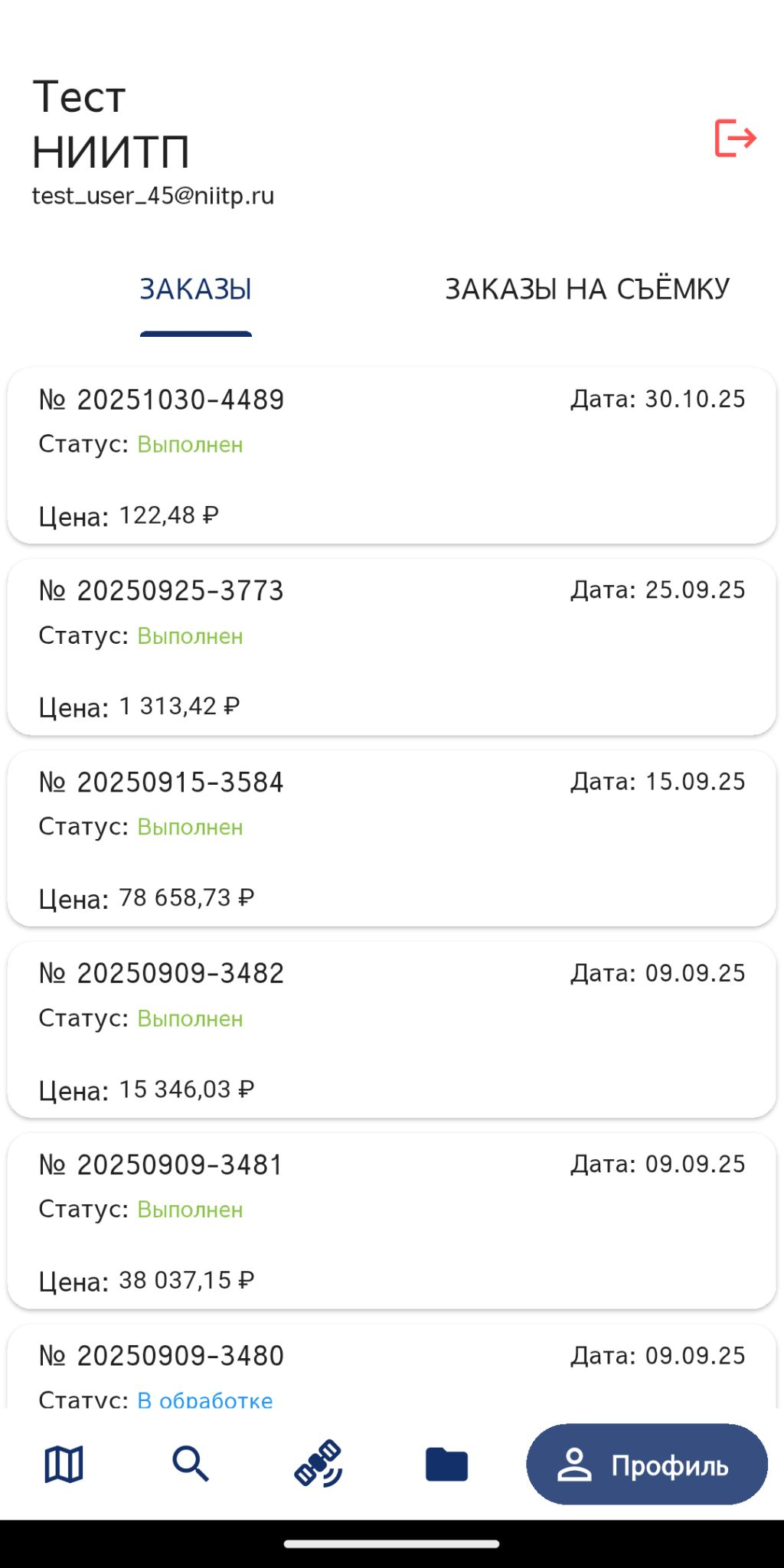

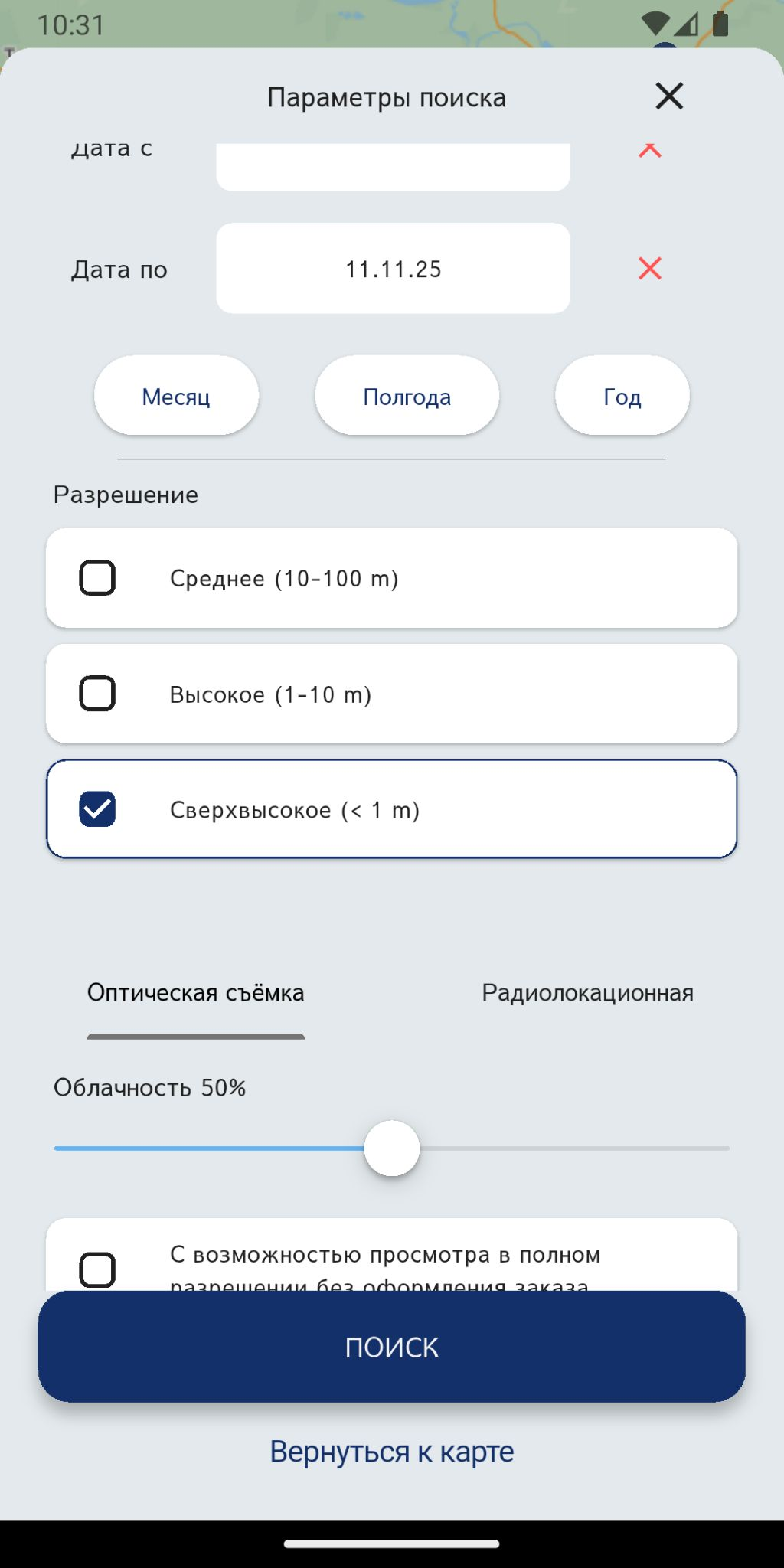

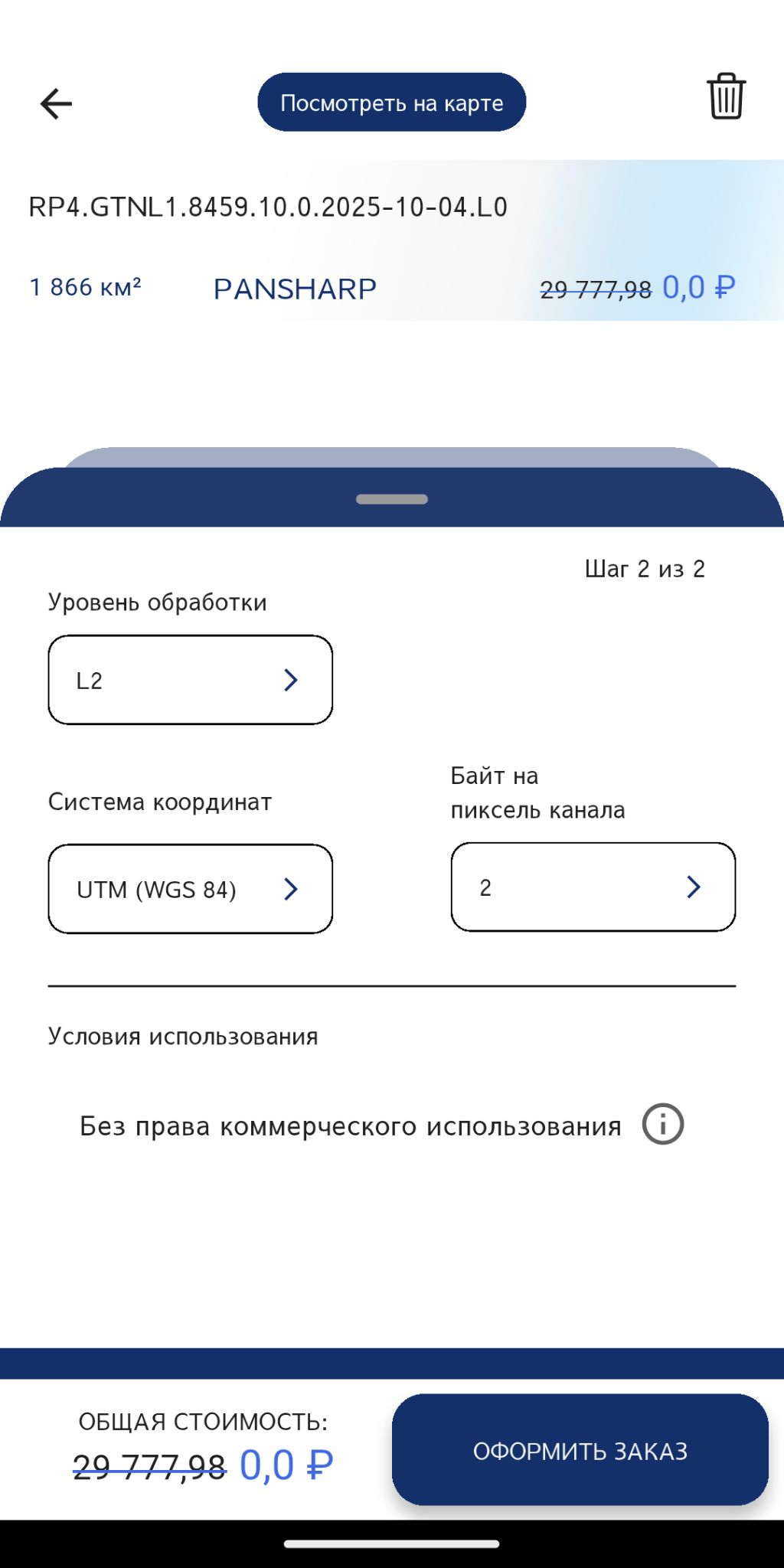

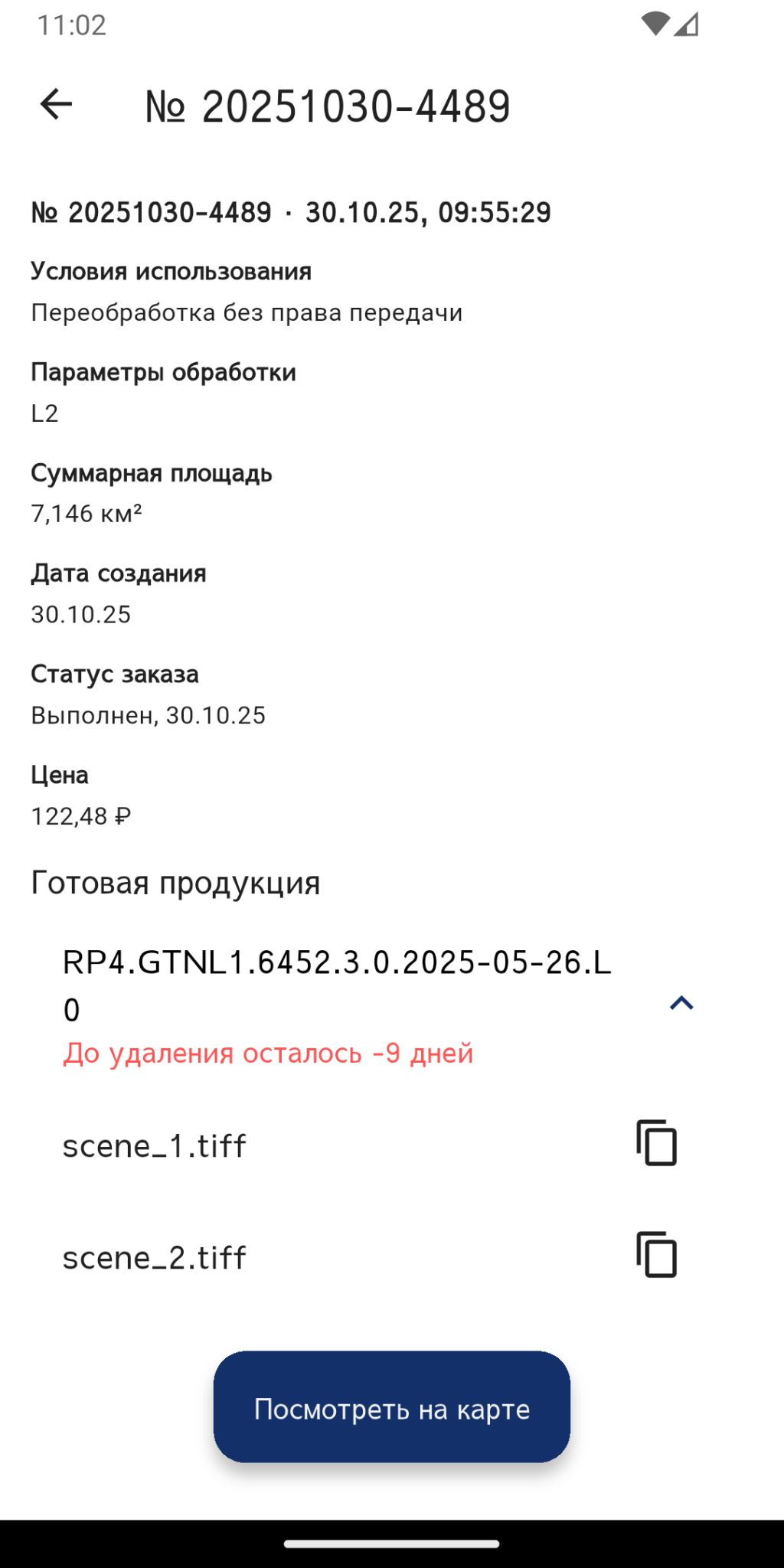

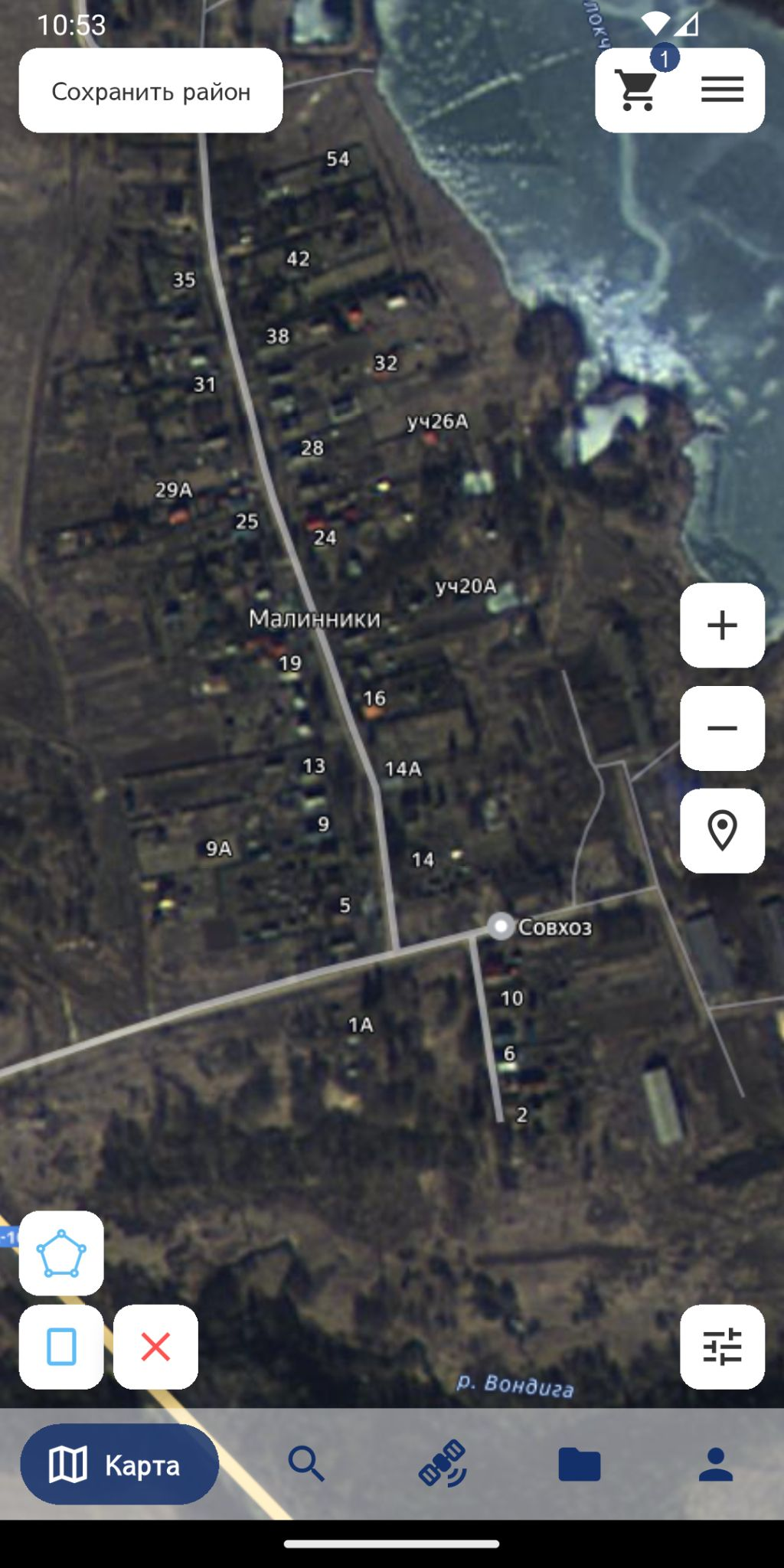

- Мобильное приложение
- Основные понятия
- Уровни обработки (типы информационных продуктов)
- Уровень 1 (L1)
- Уровень 2 (L2)
- Передискретизация
- Орторектификация (ортотрансформирование)
- Радиометрическая коррекция
- RPC (Rational Polynomial Coefficients)
- Цифровая модель рельефа (ЦМР)
- Паншарп-изображение; паншарпенинг
- Метаданные
- Для опытных пользователей
- Удаленная работа со снимками в GIS-приложениях
- Работа по протоколу HTTP

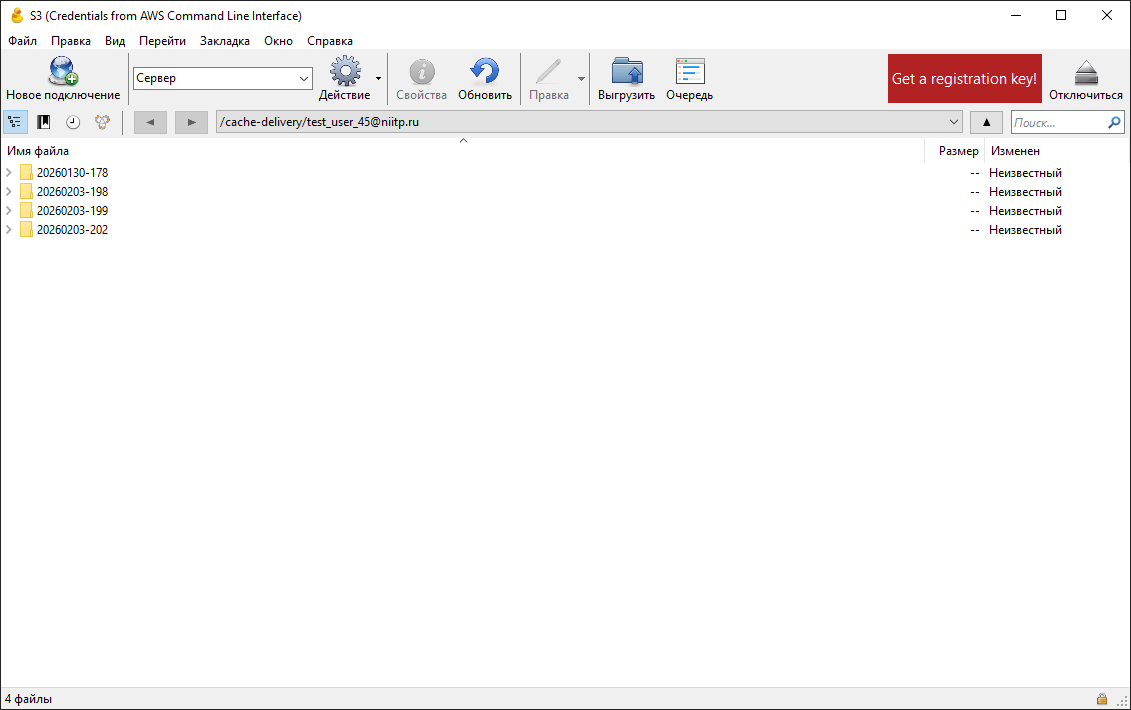

- Работа по протоколу S3
- Работа с мозаичными покрытиями, образованными снимками КА «Арктика-М»
- О проекте «Арктика-М»
- Работа с мозаичными покрытиями «Арктика-М» в Геопортале
- Продукты, полученные на основе съёмки «Арктика-М»
- Перспективы развития
- Описание продуктов
- Описание структуры файла с метаданными об экземпляре данных ДЗЗ, хранящемся в Фонде
Регистрация и авторизация пользователя

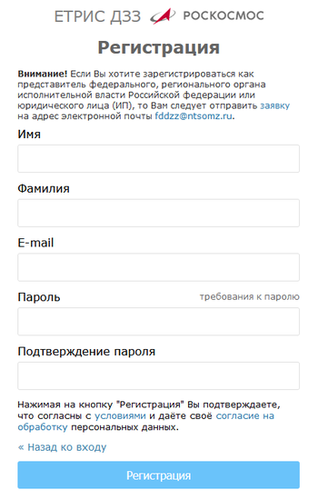

Для регистрации в Новом Геопортале Роскосмоса следует кликнуть по кнопке «Вход и регистрация» и в появившемся окне кликнуть на ссылку «Регистрация». Далее в появившихся полях следует ввести имя, фамилию, e-mail, пароль, подтверждение пароля и нажать на кнопку «Регистрация» (рисунок 1).
Для авторизации пользователя следует кликнуть по кнопке «Вход и регистрация» и в появившемся окне ввести e-mail и пароль, ранее выбранные при регистрации.
Уведомления и слои
На рисунке 2 показан вид главного окна Геопортала Роскосмоса после авторизации и кнопки «Уведомления» и «Слои».
Кликнув на пиктограмму с изображением слоев в правой нижней части экрана, можно изменять вид карты, выбирая различные подложки и мозаичные покрытия из предложенного списка.

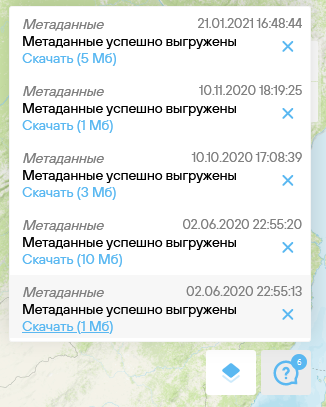

Около кнопки «Уведомления» обозначено количество непрочитанных сообщений, если они есть. Сообщения в Новом Геопортале главным образом применяются для уведомления о выполнении заданий (например, о готовности к скачиванию заказанного пакета метаданных снимка, см. рисунок 3). При клике на кнопку отображается соответствующий список. Нажимая на значок «×», напротив выполненного задания, можно удалять их из списка.
Изменение личных данных
Для изменения личных данных необходимо кликнуть в верхней правой части экрана на пиктограмму с изображением человека и выбрать пункт «Личный кабинет» (рисунок 4). На экране должна отобразиться панель «Личные данные», где в заполненных полях содержатся введённые при регистрации логин / e-mail, имя и фамилия. Следует изменить информацию в одном или обоих полях и нажать на кнопку «Изменить данные».
Изменение языка интерфейса
Для изменения языка интерфейса следует кликнуть на пиктограмму с изображением флага в правой верхней части экрана и выбрать вариант «Eng» или «Rus» (рисунок 5).
Главное меню
Главное меню вызывается при клике на пиктограмму в правом верхнем углу окна (рисунок 6). При этом доступны следующие опции:
«О портале» — справочный текст о Геопортале Роскосмоса;
«Продукты систем ДЗЗ» — перенаправление на предыдущую версию Геопортала Роскосмоса (https://gptl.ru/);
«Открытые данные» — перенаправление на портал открытых данных ДЗЗ;
«Базовые продукты» — перенаправление на портал банка базовых продуктов (Единый комплекс банка базовых продуктов межведомственного использования);
«Тематическая обработка» — перенаправление на сайт «Геотрон».
Рисунок 6 – Главное меню
Работа с картой
Навигация по карте, занимающей большую часть главного окна Геопортала Роскосмоса, осуществляется путем её «перетаскивания» (смещения в области экрана) курсором с зажатой левой клавишей мыши и увеличением/уменьшением масштаба кнопками «+»; «–» или скроллингом мышью. Также удобно осуществлять быструю навигацию до требуемого района интереса при помощи ввода геоинформации в окно «Название, места, координаты» (рисунок 7). После ввода требуется нажать на Enter или пиктограмму лупы справа от окна.
Доступен поиск по следующим типам геоинформации:
- Название страны, города, области и т.п. (примеры: Испания, Москва, Липецкая область и т.п.);
- Название объекта (пример: Останкинская башня).
Вид карты можно менять при помощи опции «Слои» (кнопка в нижней правой части экрана).
Поиск снимков (данных ДЗЗ)
Далее будет рассмотрен процесс поиска снимков из Фонда данных ДЗЗ — на панели «Источник снимков», соответственно, должен быть выбран вариант «Снимки из Фонда данных ДЗЗ» (выбран по умолчанию).

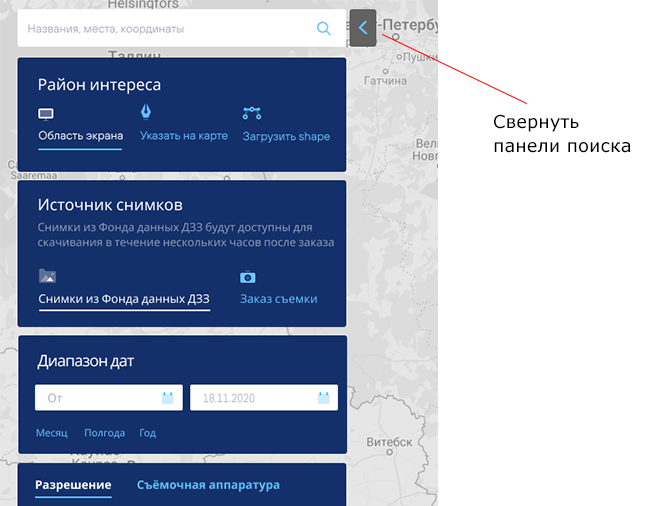

На рисунке 8 частично представлены панели инструментов, на которых можно изменять параметры поиска космических снимков (данных ДЗЗ). При необходимости панели скрываются (и раскрываются обратно) при помощи кнопки «Свернуть панели поиска».
Задание области поиска
На панели «Район интереса» следует выбрать один из вариантов:
«Область экрана». При выборе этой опции (выбрана по умолчанию) поиск снимков происходит в районе, ограниченном картой отображаемой на экране.

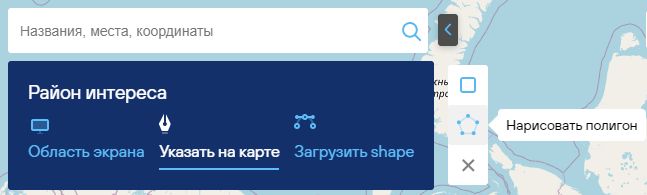

«Указать на карте». При выборе этой опции на экране справа от панели «Район интереса» появляется дополнительная панель инструментов (рисунок 9).
Рисунок 9 – Панель инструментов «Район интереса», опция «Указать на карте» Далее можно воспользоваться кнопками:
«Нарисовать прямоугольник». Инструмент, служащий для задания прямоугольного района поиска. Для этого нужно кликнуть по карте и, растянув прямоугольную область в произвольную сторону, совершить ещё один клик на карте. На экране отобразится область прямоугольной формы.
«Нарисовать полигон». Инструмент для задания области поиска в виде произвольного замкнутого контура. После выбора этого инструмента нужно кликнуть несколько раз в различных частях карты, причём в заключение совершить двойной клик. На экране отобразится замкнутая область выбранной формы (рисунок 10).
«Очистить результат» (пиктограмма «косой крест» на панели инструментов). При клике на этой кнопке заданная ранее область поиска сбрасывается и перестаёт отображаться на карте.
«Загрузить shape». В появившемся окне следует указать путь к файлу формата shape (.shp), подтвердив его выбор кликом по кнопке «Загрузить». На экране отобразится замкнутый контур, соответствующий форме и расположению контура, заданного файлом формата shape.
Примечание: Загружаемый shape-файл должен содержать один элемент (Feature) с геометрией типа Polygon. Также можно выбрать DBF-файл (.dbf) совместно с shape-файлом для отображения атрибутов геометрии. DBF-файл должен быть в кодировке UTF-8.
Задание диапазона дат

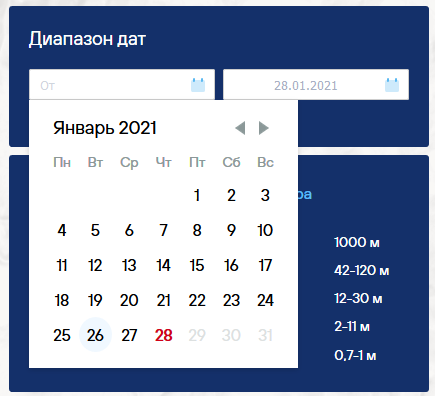

На панели «Диапазон дат» в правом поле выставлено текущее календарное число. Левое поле («От») пользователь заполняет датой самостоятельно (рисунок 11). Если это поле остается незаполненным, то поиск ведется во всем архиве снимков.
Для быстрого задания диапазона дат можно воспользоваться кнопками «Месяц», «Полгода» и «Год», расположенные в нижней части этой панели. Клик на эти кнопки автоматически заполняет второе поле датой, которая отстоит от текущей, соответственно, на месяц, полгода или год.
Выбор разрешения или съёмочной аппаратуры
Простановкой флажков на закладке «Разрешение» напротив вариантов «Низкое», «Среднее низкое», «Среднее», «Высокое», «Детальное» можно задать желаемое пространственное разрешение выдаваемых поиском снимков. Также можно выбрать космический аппарат и целевую аппаратуру, осуществляющую съёмку (один или несколько вариантов), на панели «Съемочная аппаратура» (рисунок 12). Параметры «Разрешение» и «Съемочная аппаратура» являются связанными следующим образом:
«Низкое» — снимки ЦА «МСУ-МР»;
«Среднее низкое» — снимки ЦА ШМСА-СР, КМСС (включая КМСС-М и КМСС-2), TM, MSS, ETM+, OLI, MSI;
«Среднее» — снимки ЦА ГСА, ШМСА-ВР, TM, ETM+, OLI, MSI;
«Высокое» — снимки ЦА Геотон-Л1(мультиспектральные каналы), ПСС, МСС (КА «Канопус-В1, Канопус-В2, Канопус-В4, Канопус-В-ИК), MSI;
«Детальное» — снимки ЦА Геотон-Л1 (панхроматический канал).
Задание процента облачности

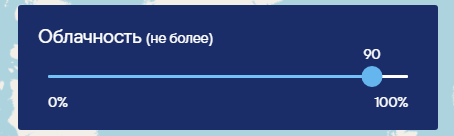

Для задания процента облачности следует на панели «Облачность, не более» перетащить курсором с зажатой левой клавишей мыши бегунок на произвольную позицию (рисунок 13).
Задание угла крена (угла съёмки) и высоты Солнца (зенитного угла Солнца)

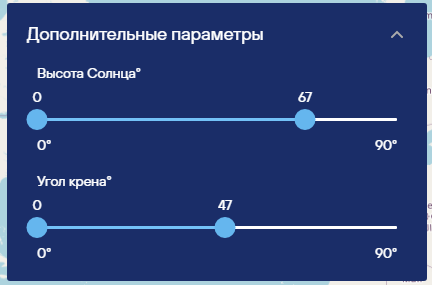

Для задания параметров «Высота Солнца» и «Угол крена» требуется раскрыть панель «Дополнительные параметры» (если она свернута) и перетащить левый и правый бегунки соответствующих параметров на нужные позиции (рисунок 14).
При этом параметр «Высота Солнца» связан с параметром «Зенитный угол Солнца» следующей формулой:
где
θz — зенитный угол Солнца,
θh — высота Солнца.
Параметры «угол крена» и «угол съёмки» связаны формулой:
где
ψ — угол крена,
φz — угол съёмки (зенитный),
R — радиус Земли,
H — высота полета КА.
Связь параметров проиллюстрирована на рисунке 15.
А — точка съёмки, А’ — точка надира для КА
Сброс параметров поиска

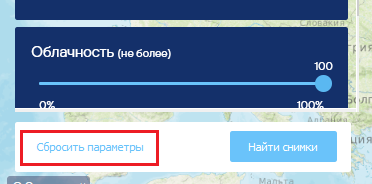

Для сброса всех параметров следует нажать на кнопку «Сбросить параметры» (рисунок 16). При этом все настройки изменяются на установленные по умолчанию.
Запуск поиска и редактирование параметров
После того как все необходимые параметры поиска заданы, следует нажать на кнопку «Найти снимки» (рисунок 16).
На экране появится сообщение «Идет поиск снимков». Далее на экран будут выведены панель «Результат» и панель со списком найденных снимков (рисунок 17).
На панели «Результат» отобразится краткая сводка по результатам поиска — количество найденных снимков (в формате количество отображаемых / полное количество найденных), и заданные на предыдущем этапе критерии поиска, рядом с каждым из которых стоит знак «×». Если кликнуть на «×» соответствующая строка на панели «Результат» исчезает, а фильтрация снимков по этому критерию снимается — панель с перечнем найденных снимков обновляется, и на неё выводятся, в том числе, и те снимки, которые не соответствовали снятому условию поиска.
Примечание: если количество найденных снимков превышает 10 000, то на панели результат отображается число 10 000, а при наведении на него курсора всплывает подсказка «Найдено более 10 000 снимков».
Отредактировать параметры поиска можно, кликнув на кнопку «Редактировать параметры» на нижней панели или ссылку «редактировать параметры» на панели «Результат». При этом осуществляется переход на предыдущий экран, где можно отредактировать условия поиска и повторно кликнуть на кнопку «Найти снимки».
Работа с найденными снимками
По умолчанию на экране отображается список из 100 найденных снимков. Если общее количество найденных снимков больше ста, то в нижней части списка появится кнопка «Загрузить больше снимков», при нажатии на которую загружаются следующие сто снимков и т. д. Количество отображаемых снимков относительно общего количества найденных снимков отображается на панели «Результат».
На панели ниже расположен перечень найденных снимков.
При клике на идентификатор (имя) снимка, карта справа масштабируется к выбранному снимку, при этом его контур (граница) отображается более жирной линией, чем контуры рядом расположенных других снимков (если они есть).
Для каждого найденного снимка доступны следующие опции (рисунок 18).
Копирование идентификатора снимка

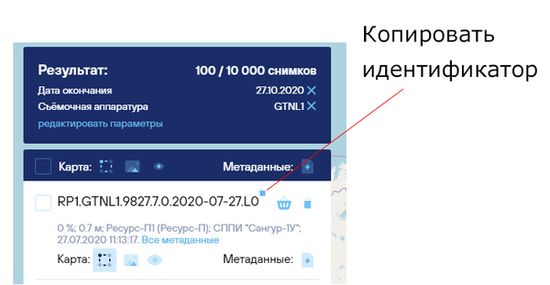

Пиктограмма копирования расположена справа от идентификатора снимка (рисунок 19). После клика на пиктограмме идентификатор снимка помещается в буфер обмена, из которого может быть вставлен в любой редактор, работающий с текстом, при помощи функции «Вставить» или нажатия сочетания клавиш «ctrl+V».
Просмотр перечня метаданных
Часть метаданных отображается под идентификатором снимка. Для просмотра расширенного списка метаданных следует кликнуть по ссылке «Все метаданные» — развернётся перечень метаданных снимка (рисунок 20). При клике на ссылку «свернуть» отображение метаданных возвращается в исходное состояние.
Отображение или скрытие на карте контуров снимков
По умолчанию на карте выведены контуры всех найденных снимков. При клике на пиктограмму «Контур» у выбранного снимка (располагается в группе пиктограмм «Карта») контур снимка перестаёт отображаться на карте. При повторном клике на эту пиктограмму контур снова отображается на карте. Контур снимка, выделенного на панели найденных снимков, отличается от других снимков толщиной линии, см. рисунок 21.
Отображение на карте снимка в низком разрешении

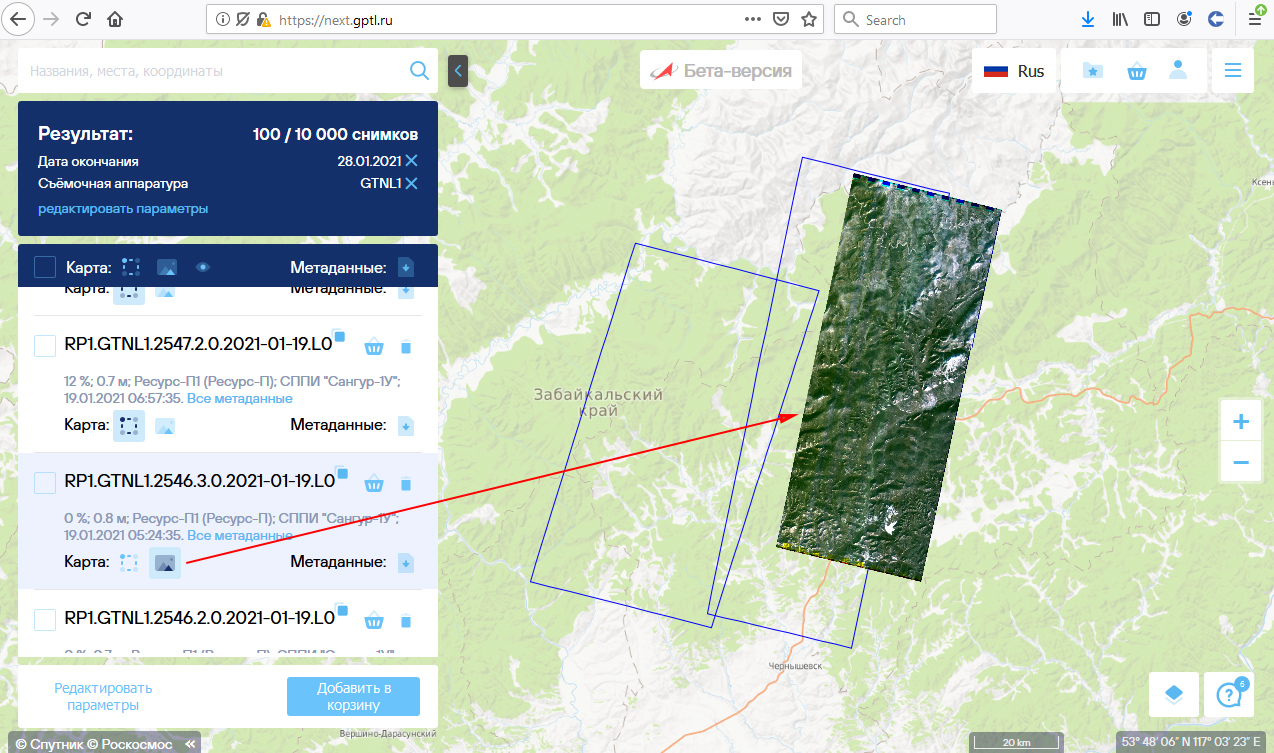

При клике на пиктограмму «Обзорное изображение» у выбранного снимка (располагается в группе пиктограмм «Карта») на карте отображается снимок в низком разрешении (рисунок 22). Изменяя масштаб карты по этому снимку, можно визуально оценить его макропараметры (характер облачности, расположение её границ и др.)
Отображение на карте снимка в полном разрешении

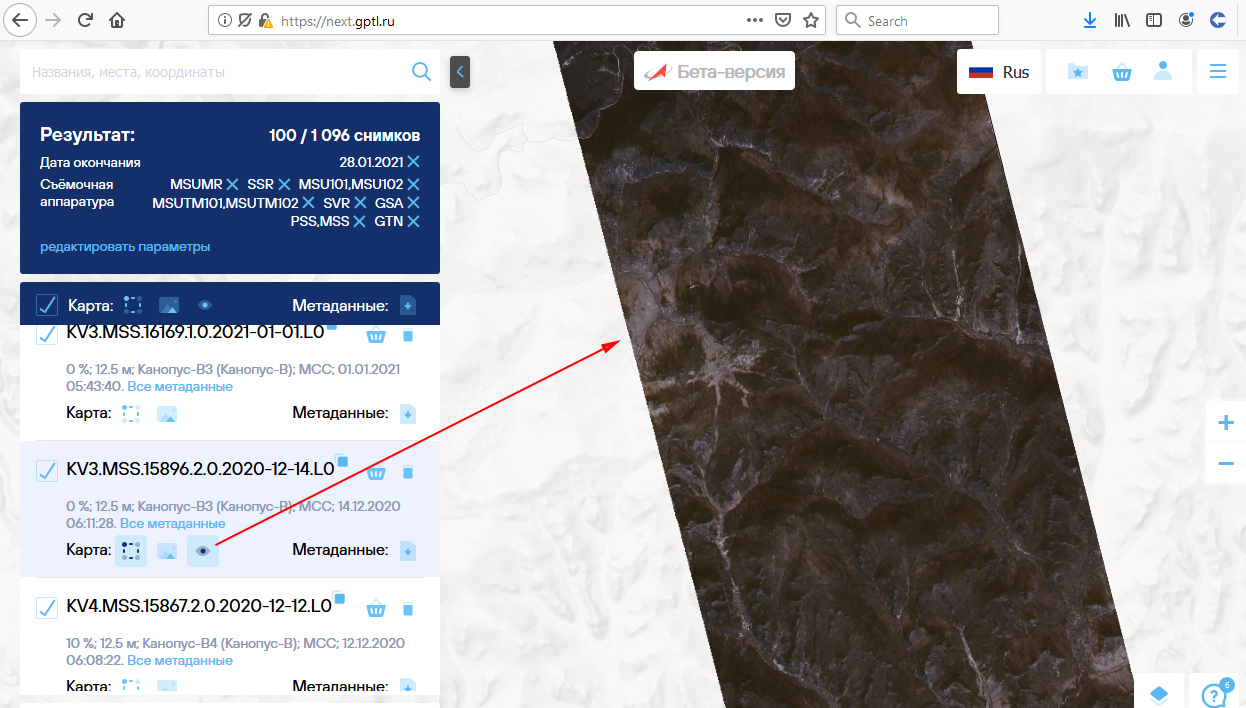

Эта опция доступна только для части снимков. При клике на пиктограмму «Снимок в полном разрешении» (располагается в группе пиктограмм «Карта») на карте отображается снимок в полном (максимальном) пространственном разрешении (рисунок 23). Изменяя масштаб карты, можно визуально оценить все доступные пространственные параметры снимка.
Скачивание полного комплекта метаданных
Для скачивания полного комплекта метаданных следует кликнуть на пиктограмму «Скачать метаданные» у выбранного снимка. При этом в нижней части экрана появится сообщение «Задание создано». Далее требуется кликнуть на пиктограмму в правой нижней части экрана («Уведомления»), где отобразится строка «Метаданные успешно выгружены». Для сохранения комплекта метаданных на жёсткий диск следует кликнуть на ссылку «Скачать (**NNN Мб)*» (где *NNN — количество мегабайт) и сохранить архив «*.zip» в требуемую папку. После этого необходимо распаковать архив.
В архив включены следующие файлы:
- файл формата «*.tiff», представляющий собой обзорное изображение снимка;*
- файл формата «.xml», в котором содержится подробный перечень метаданных снимка. Может быть просмотрен в текстовом редакторе «Блокнот» или другом приложении, работающем с форматом XLS;
- файл «*.shp», содержащий контур снимка.
Добавление снимка в корзину

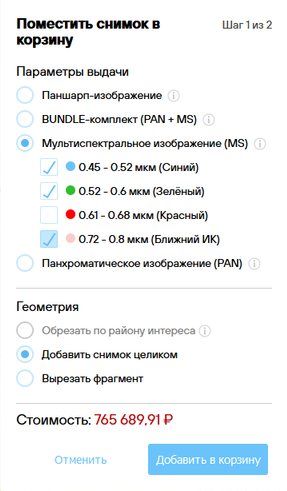

Чтобы добавить снимок в корзину нужно кликнуть на пиктограмму «Добавить в корзину» для выбранного снимка. На этом этапе можно выбрать один из вариантов выдачи:
- паншарп-изображение;
- BUNDLE-комплект (PAN + MS); в этом варианте PAN и MS каналы пространственно совмещаются между собой, процедура пан-шарпенинга не выполняется;
- мультиспектральное изображение (MS);
- панхроматическое изображение (PAN).
В случае если выбран вариант мультиспектрального изображения, можно выбрать требуемые спектральные каналы из отобразившегося списка (рисунок 24).
В разделе «Геометрия» можно оставить как заданную по умолчанию опцию «Добавить снимок целиком», так и воспользоваться возможностями:
- «Обрезать снимок по району интереса» можно, если при поиске область интереса задана при помощи замкнутой области («Указать на карте» или «Загрузить shape») и контуры выбранного снимка выходят за её границы. В этом случае в корзину будет добавлена часть снимка, принадлежащая области интереса;
- «Вырезать фрагмент» следует, если интерес представляет лишь часть снимка. При выборе этой опции на экран выводится панель с инструментами «Нарисовать прямоугольник», «Нарисовать полигон» и «Очистить результат». Работа с ними аналогично рассмотренной ранее для опции «Указать на карте». После задания в пределах снимка контура необходимого фрагмента следует нажать на кнопку «Подтвердить».
От параметров выбранных на этом шаге может динамически изменяться стоимость снимка в нижней части окна. На заключительном этапе нужно нажать на кнопку «Добавить в корзину». При этом появится сообщение «Корзина успешно обновлена», а около пиктограммы «Корзина» в правой верхней части экрана появится общее число добавленных в корзину снимков (при выборе каждого индивидуального снимка оно увеличивается на «1»). Пиктограмма «Добавить в корзину» около выбранного снимка изменит цвет.
Удаление снимка из результатов поиска
Следует кликнуть на пиктограмму «Удалить из результатов» около снимка (рисунок 25). Выбранный снимок перестанет отображаться на панели найденных снимков.
Групповые операции со снимками
На верхней части панели со списком снимков выведены пиктограммы для групповых операций со снимками: «Выбрать все снимки» («Очистить выбор»), «Показать / скрыть контуры выбранных снимков», «Показать / скрыть обзорные изображения выбранных снимков», «Показать / скрыть снимки в полном разрешении», «Скачать метаданные выбранных снимков» (рисунок 26).
Пиктограмма «Выбрать все снимки» («Очистить выбор») представляет собой квадратное поле, в котором проставляется или снимается флажок «v». Простановка флажка выделяет все снимки, выведенные на панели ниже, и позволяет совершать с ними групповые действия:
- добавлять в корзину (кнопка «Добавить в корзину» на нижней панели);
- показывать / скрывать контуры снимков, обзорные изображения снимков или снимки в полном разрешении (клик по соответствующей пиктограмме на панели групповых действий);
- скачивать метаданные всех выбранных снимков. Для этого нужно кликнуть на пиктограмму «Скачать метаданные», расположенную на панели групповых действий. При этом в нижней части экрана появится сообщение «Задание создано». Далее следует кликнуть на пиктограмму в правой нижней части экрана («Уведомления»), дождаться появления строки «Метаданные успешно выгружены», кликнуть на ссылку «Скачать (NNN Мб)*», (где *NNN — количество мегабайт) и сохранить архив «*.zip» в требуемую папку.
Для перечисленных групповых операций со снимками необязательно пользоваться пиктограммой «Выбрать все снимки», можно выбирать нужные снимки простановкой флажков в полях слева от идентификаторов.
Добавление в корзину нескольких снимков. Конфликты
При добавлении нескольких снимков в корзину может возникнуть ситуация, когда указанные параметры выдачи не могут быть применены к ряду файлов. Тогда появляется окно с надписью «N снимков не соответствуют заданным параметрам выдачи (Попробуйте изменить параметры выдачи или удалить снимки, нажав “Просмотр конфликтов”)*» (где *N — количество снимков). При этом можно нажать на кнопку «Отменить» и изменить набор снимков, добавляемых в корзину, либо нажать на кнопку «Просмотр конфликтов». В этом случае на экран выведется список снимков, не соответствующих заданным параметрам выдачи. Около каждого снимка выводится пояснение, в каком виде доступен снимок (пример: в параметрах выдачи указано «Паншарп-изображение», около части снимков, не соответствующих этому условию, выведено «Доступный вариант комплектации: PAN»), см. рисунок 27. Также около каждого снимка расположена пиктограмма с изображением мусорного бака, удаляющая такой снимок из списка добавляемых в корзину. Таким образом можно отказаться помещать часть снимков (или все) в корзину — в этом случае в корзину будут помещены только снимки, удовлетворяющие заданным параметрам выдачи. Другие два варианта:
кликнуть на кнопку «Изменить параметры выдачи», изменить параметры снимков и повторно нажать «Добавить в корзину»;
кликнуть на кнопку «Все равно добавить в корзину» — в этом случае в корзину добавятся снимки в доступной комплектации.
Заказ снимков (данных ДЗЗ)
Работа с корзиной
После того как в корзину помещены все снимки, которые предполагается заказать, следует перейти в корзину (пиктограмма в верхней части экрана).
На этом этапе при необходимости можно отредактировать список заказа, убрав из него часть снимков (пиктограмма «Удалить из корзины»), а также определить следующие параметры снимков в заказе (рисунок 28):
- тип информационного продукта: «L2 – в картографической проекции» — по умолчанию, или «L1 — нетрансформированный с RPC»;
- система координат из представленных: WGS84, UTM, СК-42 и др.;
- разрядность снимка «*Байт / пикс. кан.*» («1» или «2»);
- Использовать ЦМР (цифровую модель рельефа) (выбирается установкой флажка напротив опции «Использовать ЦМР»);
- сопровождение продукта сертификатом (выбирается установкой флажка напротив опции «Заказать сертификацию»);
- условия использования (выбирается наведением курсора на значение напротив надписи «Лицензия» и нажатием на нужный пункт в отобразившемся списке);
- срок использования (выбирается наведением курсора на значение напротив надписи «Срок использования» и нажатием на нужный пункт в отобразившемся списке).
Далее следует кликнуть на кнопку «Оформить заказ». При этом в нижней части экрана появится статус «Заявка успешно создана», а корзина очистится.
При необходимости можно очистить корзину, нажав на кнопку «Очистить». При этом из корзины пропадут все снимки и появится надпись «Корзина пуста».
Оплата заказа

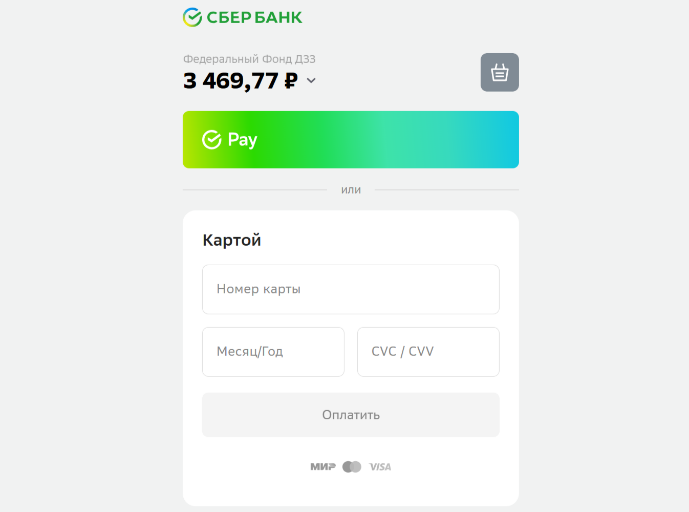

После того, как в корзине размещён один или несколько снимков с желаемыми параметрами выдачи, можно перейти к оплате заказа. Для этого нужно нажать на кнопку «Оформить заказ». При этом должно произойти перенаправление на страницу ввода данных банковской карты («Сбербанк»). На этой странице следует ввести реквизиты банковской карты, e-mail, нажать на кнопку «Оплатить» и оплатить заказ.

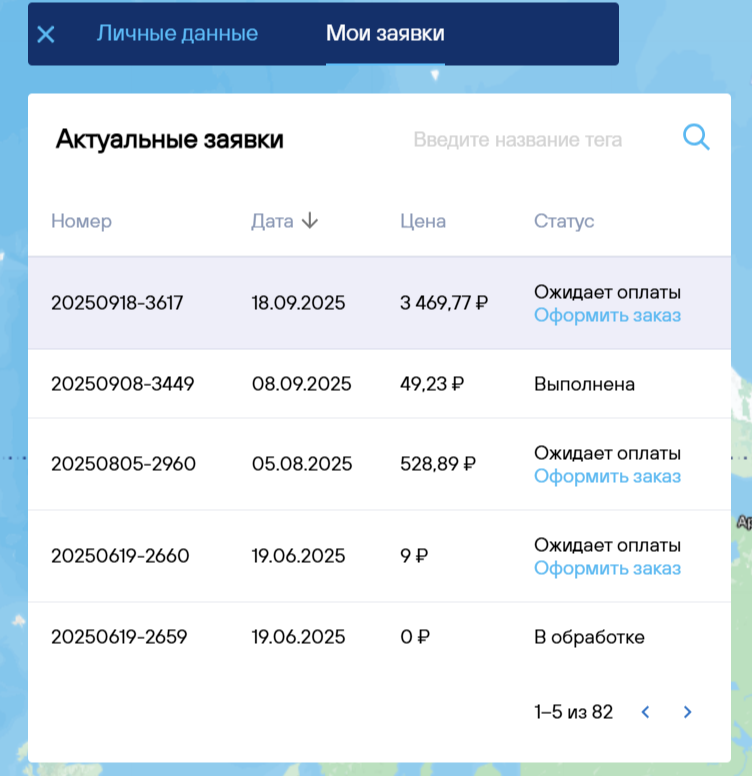

Отслеживание статуса готовности заказа и меню «Мои заявки»

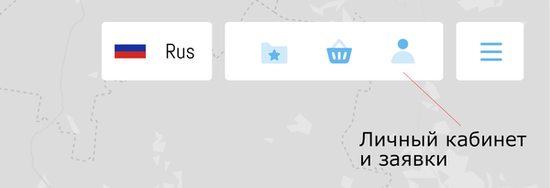

Для отслеживания статуса готовности заказа следует кликнуть в верхней правой части экрана на пиктограмму с изображением человека и выбрать пункт «Заявки». На экране отобразится панель «Мои заявки», где в списке «Актуальные заявки» появится заявка с датой, соответствующей дате проверки и ценой, соответствующей оформленной заявке. Статус только что отправленной заявки будет «Отправлена» (рисунок 29).
При клике на заявку открывается окно «Информация по заявке», в котором содержится идентификатор заявки, дата её создания, статус и цена. В другом окне «Готовая продукция» будут отображаться ссылки на скачивание продукции, когда статус заявки изменится на «Выполнена».
Статусы заявок
Заявка (заказ) может иметь статусы:
- «Отправлена» — заявка отправлена;
- «Оплачена» — заявка оплачена;
- «В обработке» — выполняется обработка снимков с целью получения заказанных продуктов;
- «Выполнена» — обработка завершена, продукты доступны для получения.
Уведомления о статусе заказа

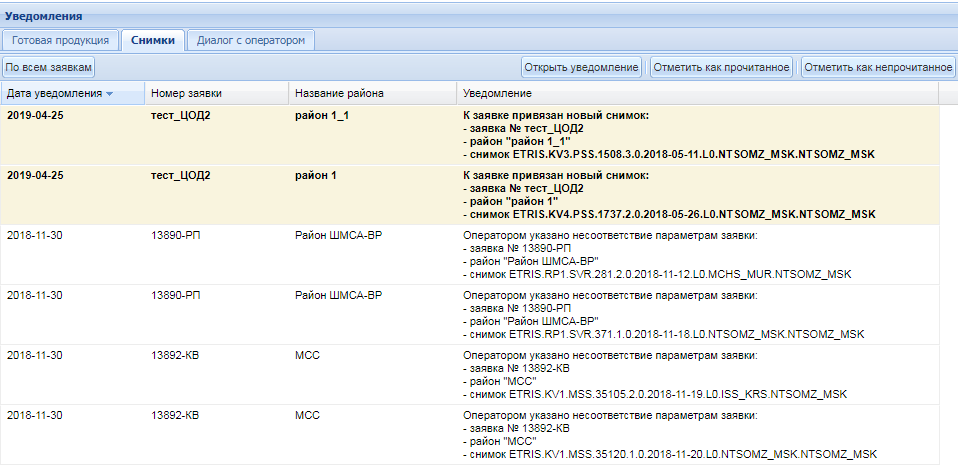

Уведомления об изменениях в статусах заказа доставляются электронной почтой на адрес потребителя, указанный при регистрации.
Скачивание и просмотр заказанных снимков и метаданных
Для скачивания и просмотра заказанных данных, в меню «Мои заявки» следует выбрать готовую заявку (статус «Выполнена») и на открывшейся панели «Готовая продукция» нажать на ссылки скачивания напротив нужных пунктов (рисунок 30).
На этой панели «Готовая продукция» отображаются:
- время, оставшееся до удаления файлов;
- ссылки на скачивание снимков (формат *.tiff);
- ссылка на скачивание метаданных (архив *.zip);
- кнопка, позволяющая увидеть изображение в полном разрешении на карте;

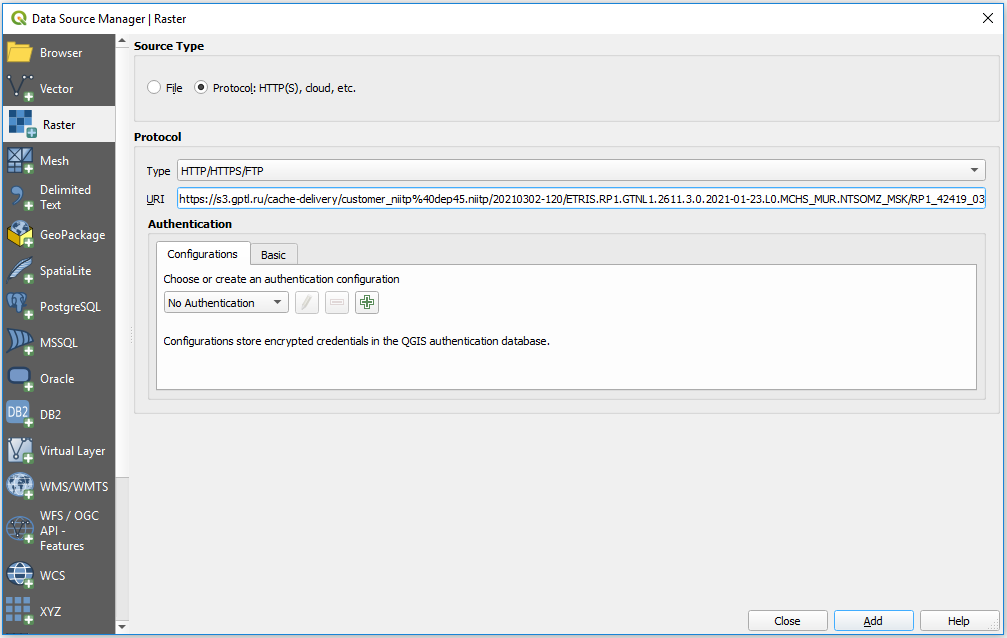

- ссылка для удаленной работы со снимками в GIS-приложениях (позволяет работать с геоданными удаленно, не выкачивая их на компьютер).
Закладки (сохранение районов)

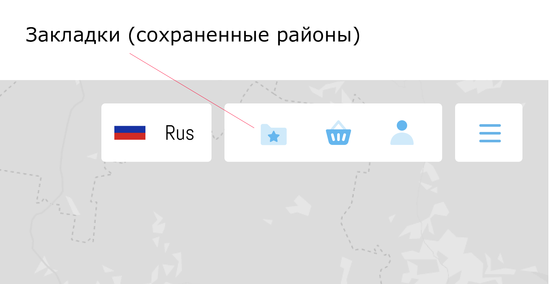

Каждый раз при выборе района интереса путем задания контура («Указать на карте») на экран выводится панель с надписью «Район интереса» и кнопкой «Добавить в закладки». При нажатии на эту кнопку район интереса сохраняется и вместе с другими доступен при клике на пиктограмме «Закладки» (рисунок 31).
Заказ новой съёмки

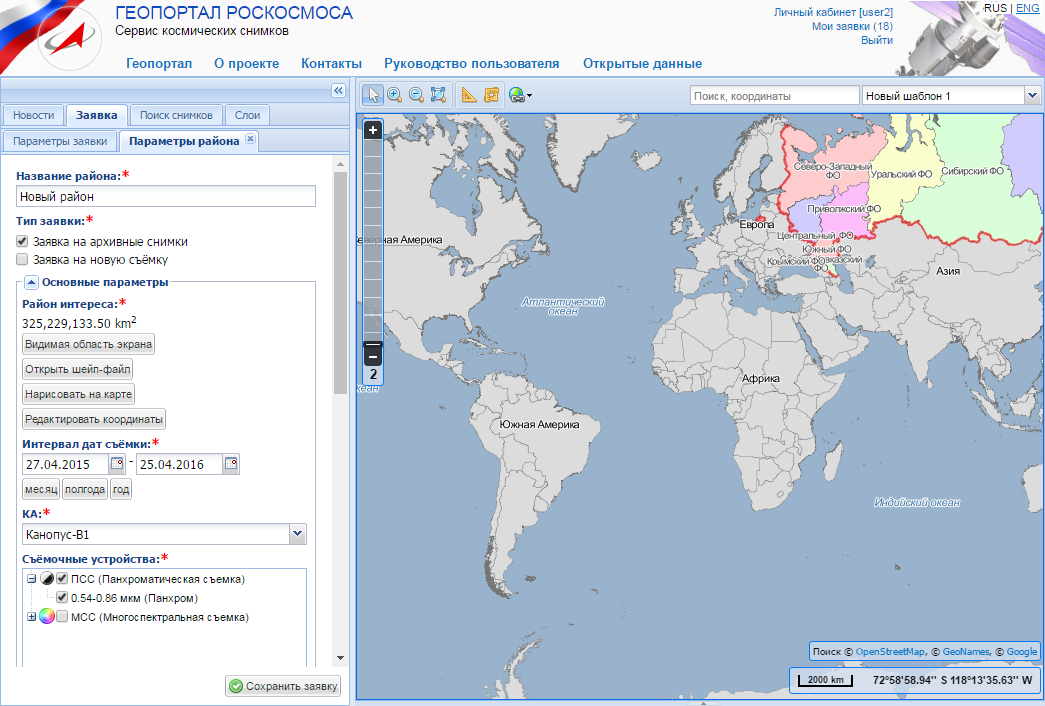

Эта опция осуществляется на платформе предыдущей версии Геопортала Роскосмоса («Продукты систем ДЗЗ»). https://gptl.ru/
На панели «Источник снимков» щёлкнуть по элементу «Заказ съёмки».

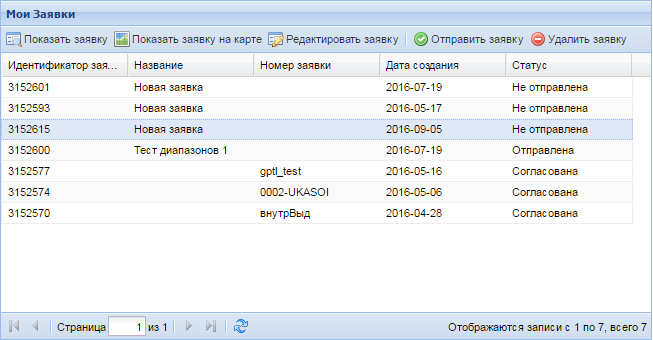

В открывшемся окне выбрать вкладку «Заявка» (см. рисунок 32).
Нажать кнопку «Новая заявка». Ввести название, комментарий.
Перейти на вкладку «Параметры района».
Установить флажок «Заявка на новую съёмку».
Указать интервал дат съёмки.
Определить район интереса. Для этого можно выбрать пункт «видимая область экрана» или «задать вручную». Пункт «задать вручную» позволяет задать район интереса из shape-файла или определить его самостоятельно на карте, или ввести его координаты. Для определения района интереса на карте, нужно нажать кнопку «Новая область» и последовательно указать на карте вершины многоугольника, ограничивающего район интереса. Для завершения следует указать последнюю вершину двойным щелчком мыши.
Указать допустимый диапазон значений облачности.
Выбрать космический аппарат.
Выбрать съёмочные устройства и спектральные диапазоны.
При необходимости указать дополнительные параметры — диапазоны значений (от минимального до максимального):
- азимута солнца;
- высоты солнца над горизонтом;
- азимута съёмки;
- углов наклона камеры.
Ввести наименование района.
Ввести максимальный срок поставки продукции.
Выбрать уровень обработки, формат и геопривязку.
Ввести максимальный размер файла, количество бит на пиксель и дополнительные требования в соответствующие поля (необязательные поля для ввода).
Выбрать способ выдачи продукции.
Нажать кнопку «Сохранить заявку». При успешном сохранении заявки появится окно с сообщением «Заявка принята для обработки. Номер заявки: <номер>». После нажатия кнопки «OK» открывается окно с таблицей «Мои заявки» (рисунок 33).
Для того, чтобы просмотреть информацию о ходе выполнения заявок, следует:
Перейти по ссылке «Мои Заявки».
В правой части экрана находится окно «Уведомления» (рисунок 34).
На вкладке «Снимки» выводятся сообщения о ходе выполнения заявок.
На вкладке «Готовая продукция» доступны ссылки на скачивание готовой продукции по завершённым (или частично завершённым) заявкам.
Мобильное приложение

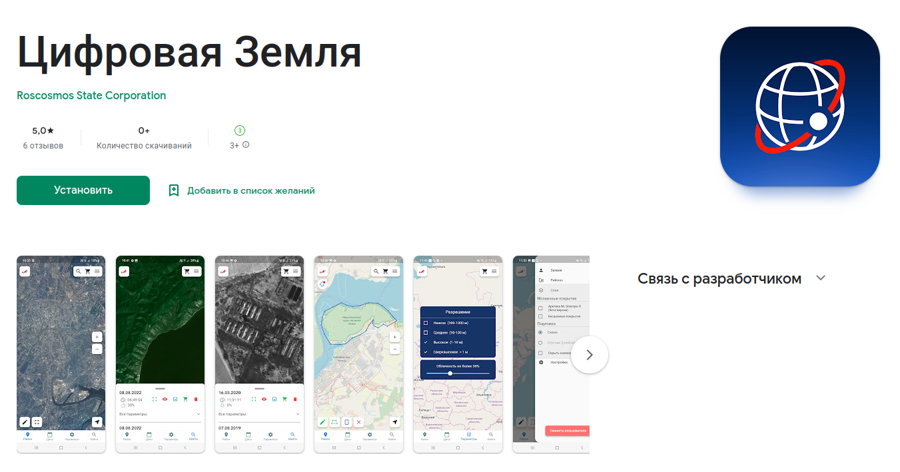

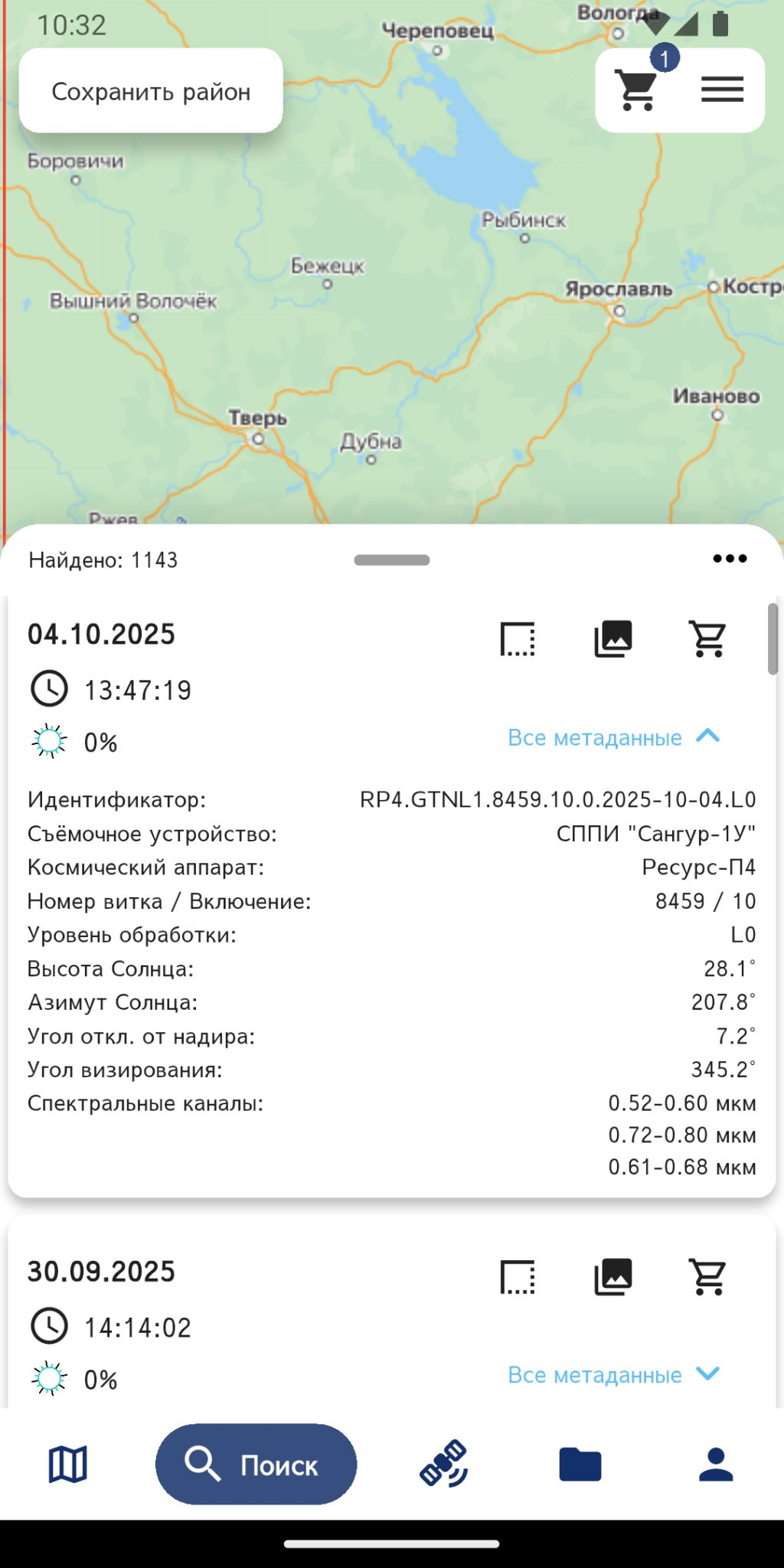

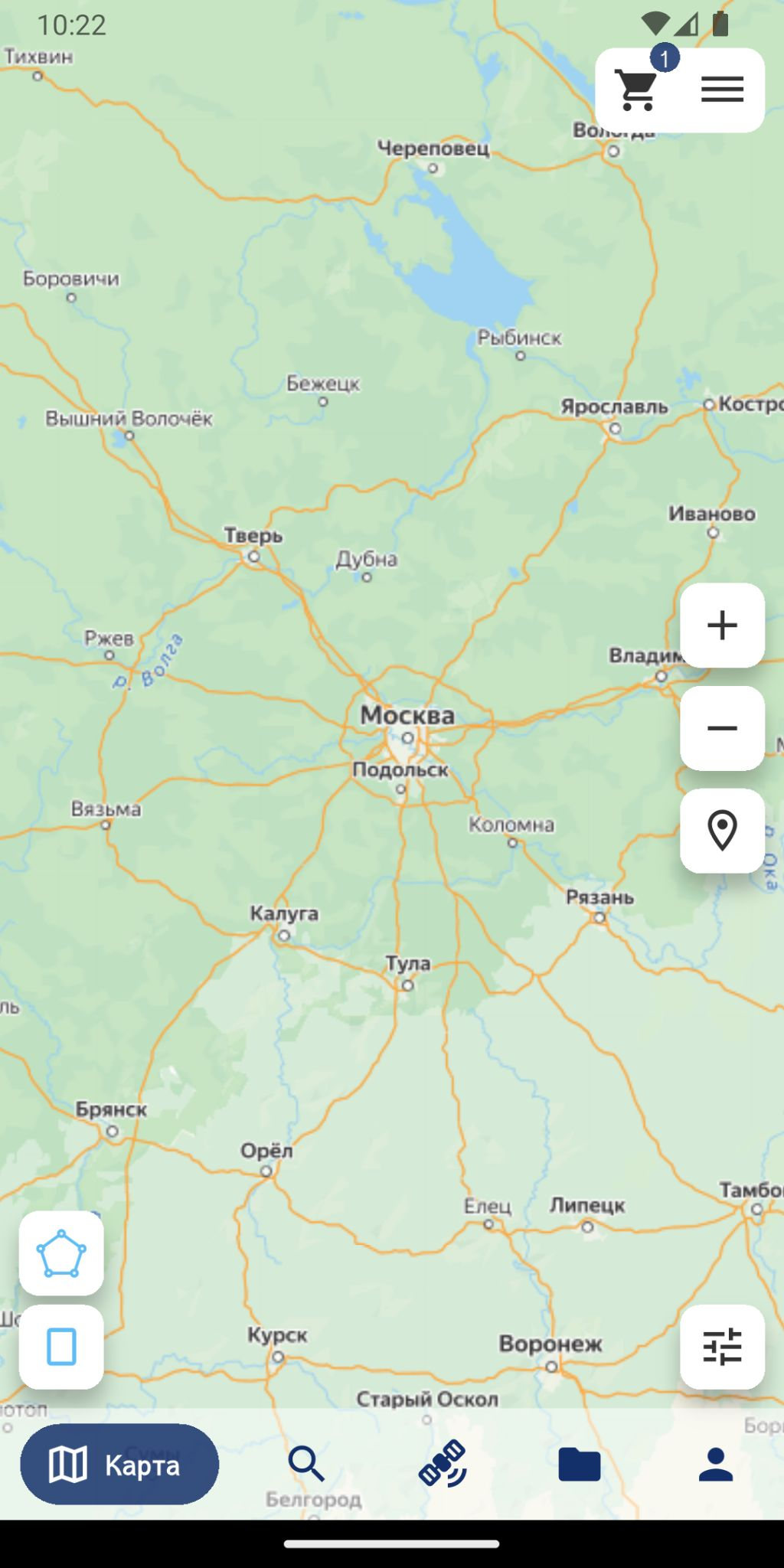

Бета-версия мобильного приложения "Цифровая Земля" для смартфонов/планшетов с операционной системой Android доступна для скачивания и установки из "Google Play".
Основные понятия
Уровни обработки (типы информационных продуктов)
В соответствии с международной системой обозначений, уровни обработки данных дистанционного зондирования Земли (типы информационных продуктов) обозначаются по заглавной первой букве английского слова «уровень» — «Level» с добавлением номера: 0, 1, 2, 3. То есть, данные первого уровня обработки обозначаются L1, данные второго уровня — L2 и т. п.
На сегодняшний день Новый Геопортал Роскосмоса позволяет при заказе выбрать первый или второй уровень обработки, то есть, L1 или L2.
Уровень 1 (L1)
— изображения, прошедшие стандартную обработку —радиометрическую коррекцию и координатную привязку с использованием RPC. Изображения предоставляются в исходном разрешении без передискретизации.
Уровень 2 (L2)
— изображения, прошедшие стандартную обработку и трансформированные в картографическую проекцию. Опционально можно провести орторектификацию продукта L2, использующую данные цифровой модели рельефа (ЦМР), проставив флажок напротив опции «Использовать ЦМР» (этап работы с корзиной). При проведении орторектификации обычно требуется передискретизация изображения.
Передискретизация
Передискретизация растрового изображения (англ. — resampling) — изменение разрешения изображения в пикселях, при этом «улучшение» разрешения (повышение частоты дискретизации) называется интерполяцией, а «ухудшение» — децимацией.
Передискретизация часто применяется как вынужденная мера, связанная с необходимостью сведения в одно изображение снимков, сделанных в разных спектральных каналах, так чтобы географические границы соответствующих пикселей совпадали. Это может быть связано с различным разрешением разных спектральных каналов, а также с особенностями расположения регистрирующих спектральных ПЗС-матриц. Среди изображений, полученных российской ЦА, передискретизация применяется при обработке изображений, сделанных ЦА Геотон (КА «Ресурс»).
Орторектификация (ортотрансформирование)
Орторектификация (ортотрансформирование) — устранение на изображении геометрических искажений, вызванных рельефом. Заключается в уточнении (пересчете) картографических координат точек снимка на опорной поверхности (эллипсоид) с учетом локальных возвышений рельефа. Эта процедура является обязательной при съёмке горных районов. Процесс проводится с использованием метаданных, опорных точек и цифровой модели рельефа (ЦМР).
Радиометрическая коррекция
Радиометрической коррекцией называется устранение искажений на изображениях, связанных с особенностями съемочной системы (чаще всего проявляющихся в виде горизонтальных или вертикальных полос на снимках).
RPC (Rational Polynomial Coefficients)
— коэффициенты полиномов обобщенных аппроксимирующих функций, использующиеся для моделирования сенсора, регистрирующего излучения. Фотограмметрическая обработка с использованием RPC не требует использования в расчетах физической модели камеры.
Цифровая модель рельефа (ЦМР)
Цифровая модель рельефа (ЦМР); в иностранной литературе — DTM (Digital Terrain Model); DEM (Digital Elevation Model); DTED (Digital Terrain Elevation Data) — цифровое представление земной поверхности как непрерывного явления, описывающее ее с определенной точностью, в виде растра или регулярной сети ячеек заданного размера. Под ЦМР понимают множество точек с известными геодезическими координатами и правило определения высоты любой другой точки, не входящей в это множество. Точки с известными геодезическими координатами в данном случае принято называть высотными пикетами. Правило определения высоты называют правилом интерполяции высот. Методы построения цифровых моделей рельефа различаются по схемам расположения высотных пикетов и по способам интерполяции высот в промежутках между ними.
Паншарп-изображение; паншарпенинг
Паншарпенинг (от англ. «panchromatic sharpening») — процесс, позволяющий получить из панхроматического спектрального канала (как правило, с относительно высоким пространственным разрешением) и мультиспектральных каналов одно изображение. В результате процедуры получается цветное изображение с высоким разрешением (паншарп-изображение).
Паншарпенинг — платная процедура. Однако, опытный пользователь может осуществить ее самостоятельно, воспользовавшись свободно распространяемым программным обеспечением.
Метаданные
Метаданные изображения — информация, описывающая изображение. В число метаданных, предоставляемых Новым Геопорталом Роскосмоса входят:
- дата съёмки;
- космический аппарат;
- съёмочное устройство;
- облачность (в %);
- разрешение (в метрах);
- номер витка / включение;
- уровень обработки;
- высота Солнца (в градусах);
- азимут Солнца (в градусах);
- угол визирования (в градусах);
- азимут визирования (в градусах);
- спектральные каналы (диапазоны указываются в микрометрах);
- пункт хранения.
Для опытных пользователей
Удаленная работа со снимками в GIS-приложениях
Для удаленной работы с геоданными в GIS-предложениях (например, QGIS) понадобится ссылка, которую можно скопировать для соответствующего файла в выполненной заявке. Работать можно как через протокол HTTP, так и через протокол S3.
Работа по протоколу HTTP
На первом этапе следует установить переменную окружения в операционной системе:
CPL_VSIL_CURL_USE_HEAD = NO
Далее нужно запустить QGIS, зайти в меню «Layer», выбрать «Add Layer» и там «Add Raster Layer».
В графе Source Type следует выбрать «Protocol: HTTP(S), cloud, etc.»
В группе полей «Protocol» указать:
- в поле «Type» — HTTP/HTTPS/FTP;
- в поле «URI» — ссылку на файл, скопированную из выполненной заявки; и нажать кнопку «Add» (рисунок 35).
Работа по протоколу S3
Для доступа к S3-хранилищу должна будет применяться метка доступа, состоящая из AWS_ACCESS_KEY_ID, AWS_SECRET_ACCESS_KEY и дополнительно AWS_SESSION_TOKEN. Такая метка доступа будет действительна в течение ограниченного периода жизни сроком на 8 час.
- Откройте Личный кабинет
- Нажмите "Получить реквизиты для доступа к хранилищу S3"
- Последовательно нажите кнопки для копирования в буфер обмена (по одному) AWS_ACCESS_KEY_ID, AWS_SECRET_ACCESS_KEY и дополнительно AWS_SESSION_TOKEN.
Полученная метка доступа будем действительна в течение 8 часов!

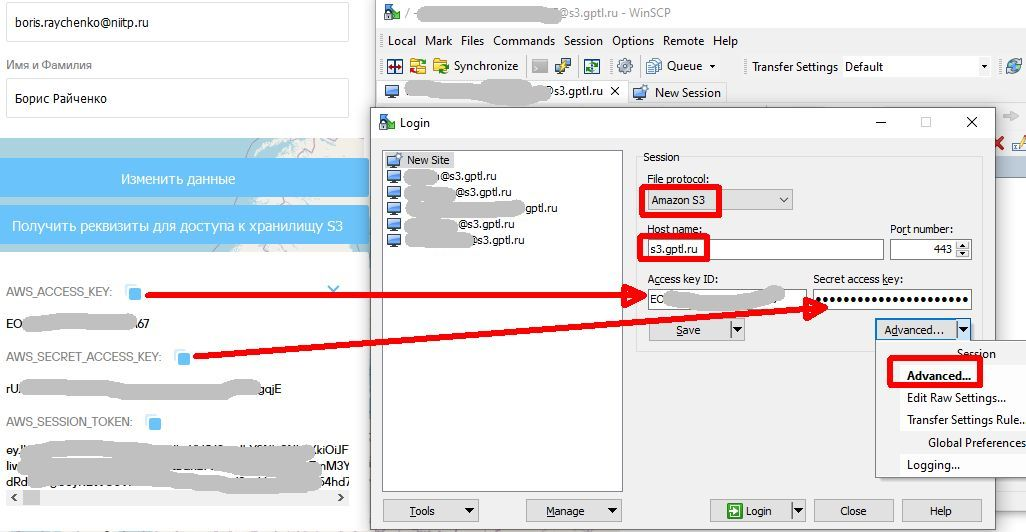

Настройка подключения по WinSCP
Скачать программу WinSCP, поддерживающую протокол S3, можно здесь
Продукция для скачивания будет в каталоге cache-delivery/адрес@электронной.почты/
Работа с мозаичными покрытиями, образованными снимками КА «Арктика-М»
О проекте «Арктика-М»
В соответствии с Федеральной космической программой России, для информационного обеспечения решения задач оперативной метеорологии, гидрологии, агрометеорологии, мониторинга климата и окружающей среды в арктическом регионе создается высокоэллиптическая гидрометеорологическая космическая система (ВГКС) «Арктика-М». Система «Арктика-М» обеспечит круглосуточный всепогодный мониторинг поверхности Земли и морей Северного Ледовитого океана, а также постоянную и надёжную связь и другие телекоммуникационные услуги, что будет способствовать динамичному социально-экономическому развитию северных регионов нашей страны.
Орбитальная группировка системы «Арктика-М» будет состоять из двух одинаковых космических аппаратов (КА) «Арктика-М», функционирующих на высокоэллиптических орбитах типа «Молния». Такая орбита позволяет применять КА «Арктика-М» для наблюдения территорий арктического региона выше 60 градусов северной широты, недоступного для наблюдения с геостационарной орбиты. Попеременно сменяя друг друга на рабочих участках орбит, расположенных в районе апогея, КА «Арктика-М» обеспечат непрерывный круглосуточный обзор северной территории Российской Федерации и арктического региона Земли. В перспективе планируется увеличить состав орбитальной группировки ВГКС «Арктика-М» до четырёх КА, что сделает возможным непрерывное круглосуточное наблюдение арктического региона с двух ракурсов. Совместное использование информации с высокоэллиптических КА «Арктика-М» и геостационарных КА «Электро-Л» (рисунок 39) позволит решить задачу квазинепрерывного получения оперативных данных.
КА Арктика-М № 1 был выведен на орбиту 28 февраля 2021 года, а 3 сентября 2021 г. — введён в эксплуатацию.
Данные КА «Арктика-М» № 1 дают возможность впервые в мире с высокой периодичностью (15 минут) создавать на территорию всего арктического региона статические и динамические карты облачности, снега, льда, векторов ветра на различных уровнях атмосферы, проводить мониторинг и анализ эволюции полярных мезомасштабных циклонов, подготавливать карты микрофизических параметров облачности, определять температуру и высоту верхней границы облачности, общее содержание водяного пара и озона, детектировать зоны и интенсивность осадков, своевременно определять очаги возгораний, в реальном времени отслеживать распространение дымовых шлейфов.
КА «Арктика-М» оборудован многозональным сканирующим устройством МСУ-ГС для получения многоспектральных изображений облачности и поверхности Земли:
- в трёх спектральных каналах (с разрешением 1 км) в видимом и ближнем инфракрасном диапазонах;
- в семи спектральных каналах (с разрешением 4 км) далекого инфракрасного (теплового) диапазона.
Полоса обзора МСУ-ГС — весь видимый диск Земли и часть околоземного пространства.
Таблица 1 — Области применения данных, полученных в различных спектральных диапазонах МСУ-ГС
№ канала | Спектральный диапазон, мкм | Пространственное разрешение, км | Решаемые задачи |
---|---|---|---|
1 | 0.50 – 0.65 | 1 | Статические и динамические карты облачности, снега, льда |
2 | 0.65 – 0.80 | 1 | Статические и динамические карты облачности, снега, льда |
3 | 0.80 – 0.90 | 1 | Статические и динамические карты облачности, снега, льда |
4 | 3.50 – 4.01 | 4 | Микрофизика облаков (эффективный радиус частиц, оптическая толщина облачности). Определение температуры подстилающей поверхности для ночных условий |
5 | 5.70 – 7.00 | 4 | Водяной пар в атмосфере |
6 | 7.50 – 8.50 | 4 | Полупрозрачная слоистая облачность |
7 | 8.20 – 9.20 | 4 | Полупрозрачная слоистая облачность |
8 | 9.20 – 10.20 | 4 | Статические и динамические карты облачности, ветер, температура воды и льда, осадки, температура и высота верхней границы облачности |
9 | 10.20 – 11.20 | 4 | Статические и динамические карты облачности, ветер, температура воды и льда, осадки, температура и высота верхней границы облачности |
10 | 11.20 – 12.50 | 4 | Статические и динамические карты облачности, ветер, температура воды и льда, осадки, температура и высота верхней границы облачности |
Параметры рабочей орбиты «Арктика-М» №1
- наклонение орбиты — 63,3 градуса;
- высота перигея — 1 050 км;
- высота апогея — 39 728 км;
- период обращения — около 718 минут (12 часов);
- начало рабочего участка орбиты — за 3,5 часа до прохождения апогея (из-за того, что период обращения немного менее 12 часов, время начала рабочего сеанса каждый месяц сдвигается примерно на 2,5 часа);
- конец рабочего участка — через 3,5 часа после прохождения апогея;
- периодичность съёмки – 15 минут, количество сеансов на рабочем участке орбиты — 21-22 шт.
Подробнее про гидрометеорологический комплекс «Арктика-М»:
- на сайте Роскосмоса - https://www.roscosmos.ru/28966/
- на сайте НПО Лавочкина - https://www.laspace.ru/projects/information-systems/arctica-m/
Работа с мозаичными покрытиями «Арктика-М» в Геопортале

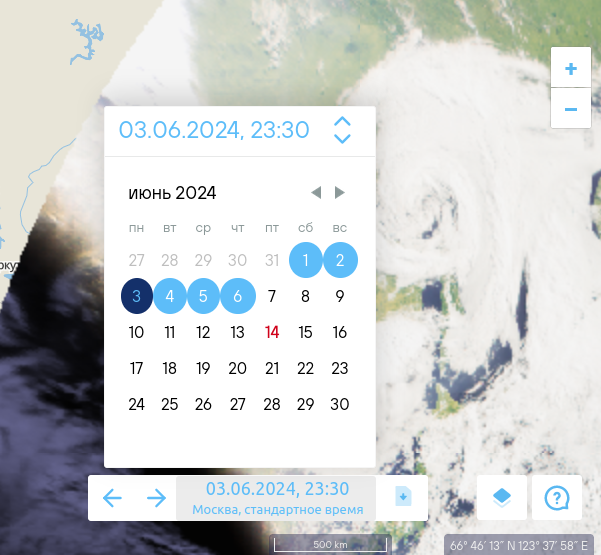

Чтобы активировать отображение мозаичных покрытий, полученных с помощью данных «Арктика-М» следует кликнуть на пиктограмму с изображением слоёв в правой нижней части экрана и в появившемся меню выбрать «Арктика-М» (рисунок 40).
При этом, как видно из рисунка 41, на экране появляется панель работы с данными «Арктика-М» (здесь и далее показан расширенный вид панели, отдельные элементы которой в настоящий момент находятся в стадии разработки), а на карте отображается мозаичное покрытие, соответствующее отображаемым на панели дате и времени (рисунок 41).
При наведении на дату и время, отображаемые на панели, появляется всплывающая подсказка, уведомляющая пользователя, что он может задать дату и время съёмки отображаемого мозаичного покрытия (рисунок 41). При клике мышью на этой части панели, появляется двойная панель, где в верхней части можно задать время (с точностью до 15 минут), а в нижней — дату (рисунок 42).
При помощи кнопок «Вперед» и «Назад», расположенных на панели, происходит навигация по соседним сеансам съёмки соответственно меняется и покрытие на карте.
Кнопка воспроизведения (находится в разработке) начинает анимированный показ покрытий с указанного времени и даты. С её же помощью пользователь в любой момент может остановить анимацию, поставив отображение на паузу.
Настроить течение времени показа (от старой съёмки к новой или наоборот), вручную задать интервал (шаг) изменения покрытия (значение по умолчанию, оно же минимально возможное — 15 минут), а также изменить время показа кадра (то есть время задержки на экране очередного покрытия), можно, кликнув на кнопку с изображением шестерёнки, находящуюся в правой части панели. На этой панели также расположены ссылки, пройдя по которым пользователь может получить информацию о покрытиях «Арктика-М» и узнать, как можно скачать данные для того или иного покрытия (рисунок 43).
В настоящее время панель управления показом мозаичных покрытий «Арктика-М» доступна в усечённом виде (рисунок 44). Дополнительные функции будут добавлены после окончания разработки и апробации программного обеспечения.
Продукты, полученные на основе съёмки «Арктика-М»
Продукт «Разновременная серия цветосинтезированных RGB-изображений полного видимого диска Земли по данным космической съёмки с КА Арктика-М №1»
Продукт представляет собой серию мозаичных изображений, в цветах приближенных к естественным, синтезированных по данным космической съёмки с КА Арктика-М №1.
Цветосинтезированное RGB-изображение полного видимого диска планеты, включающее дневную и ночную часть снимка, создается по следующему алгоритму:
корректировка данных, устранение ошибок (пропущенные строки, пропущенные пиксели, неравномерность яркости по полю зрения);
калибровка данных и построение цветосинтезированного изображения полного диска используя три канала видимого и ближнего ИК диапазона - 0,9 мкм (как R), 0,7 мкм (как B), 0,6 мкм (как G), 10,8 мкм (как высокие слои облачности на ночной части снимка), 3,8 мкм (как низкие слои облачности на ночной части снимка);
коррекция цвета растительности (зелёный цвет растительности) (примечание: так как Арктика-М - это метеорологический КА, то у МСУ-ВО нет G и B канала видимого диапазона);
построение картографических координат всех точек изображения, проецирование изображения в картографическую проекцию EPSG:3857. Арктика-М №1 совершает сложное движение, перемещаясь по высокоэллиптической орбите, съёмка каждого сеанса производится на разной высоте и с разной ориентацией спутника;
сохранение и публикация RGB-изображения в S3-хранилище Федерального фонда данных ДЗЗ, STAC-API-сервисе и Геопортале Роскосмоса.
Цветосинтезированное RGB-изображение построено с постоянным по полю пространственным разрешением 1 км на пиксель. Однако, такое разрешение обеспечивается только на освещённой части снимка и в центральной части видимого диска, то есть при съёмке в надир. Разрешение изображения облаков на ночной части снимка определяется разрешением съёмочной аппаратуры в тепловом диапазоне и составляет 4 км на пиксель при съёмке в надир.
Перспективы развития
Программный комплекс для производства разновременной серии цветосинтезированных RGB-изображений (далее по тексту – ПК продуктов глобального охвата) разработан в 2020-2021 гг. в рамках ОКР «Потребитель» (разработчик – АО «Российские космические системы»). В 2022-2023 гг. планируется развитие программного комплекса, расширение перечня продуктов и их размещение в Федеральном фонде данных ДЗЗ и, соответственно, публикация в Геопортале Роскосмоса. Разработчик средств автоматизации Федерального фонда данных ДЗЗ – АО «НИИ ТП».
ПК продуктов глобального охвата предназначен для производства и предоставления потребителям продуктов и сервисов путём потоковой обработки данных следующих КА:
государственные геостационарные метеорологические КА «Электро-Л»;
государственные метеорологические КА с высокоэллиптической орбитой «Арктика-М»;
зарубежные геостационарные метеорологические КА Himawari 8, GOES-16, GOES-17.
В таблице 2 указаны КА и источники получения данных с них для ПК продуктов глобального охвата.
Таблица 2. Перечень КА и источники получения данных с них
Спутник, съёмочная система | Точка стояния | Источник данных, способ доступа и формат данных |
---|---|---|
МСУ-ГС Электро-Л №2 | 14.5°W | НКПОР-Э, S3 Фонда данных ДЗЗ, УФД L1.0/L1.5 версии для Электро-Л №2 |
МСУ-ГС Электро-Л №3 | +72.5°E | НКПОР-Э, S3 Фонда данных ДЗЗ, УФД L1.0/L1.5 версии для Электро-Л №3 |
МСУ-ВО Арктика-М №1 | Высокоэллиптическая орбита с наклонением 63 | НКПОР-Э, S3 Фонда данных ДЗЗ, УФД L1.0/L1.5 версии Арктика-М №1 |
AHI Himawari-8 | +145°E | S3 AWS, L1B, HSD Himawari 8 data format |
ABI GOES-16 | 105°W | S3 AWS, L1B, netCDF |
ABI GOES-17 | 137.2°W | S3 AWS, L1B, netCDF |
SEVIRI Meteosat 0D (Meteosat 11) | 0° | Прием на спутниковую антенну broadcast-потока EUMETSAT через телевизионный спутник Eutelsat-10. UFD L1.5 |
SEVIRI Meteosat IODC (Meteosat 8) | +41.5°E | Прием на спутниковую антенну broadcast-потока EUMETSAT через телевизионный спутник Eutelsat-10. UFD L1.5 |
GEO-KOMPSAT-2A | +128.2°E | Прием на спутниковую антенну broadcast-потока, HRIT |
В 2022 году планируется реализовать обработку и размещение в Фонде данных следующих КА:
Арктика-М №1 - (в н.в. продукты предоставляются в тестовом режиме);
Электро-Л №2 - (в н.в. выполняется отладка программ);
Электро-Л №3 - (в н.в. выполняется отладка программ);
AHI Himawari-8 - (в н.в. выполняется отладка программ);
ABI GOES-16, 17 - (в н.в. выполняется отладка программ).
Описание продуктов
ПК продуктов глобального охвата обеспечивает создание двух типов продуктов:
RGB-изображение. Цветосинтезированное изображение Земли, построенное по данным последнего сеанса с КА (формат COG);
L1C-данные. Данные, обработанные до уровня L1C, в виде zarr-объекта (формат netCDF).
Продукты по данным с разных геостационарных КА покрывают разные территории Земли согласно точке стояния КА, но размер территории съёмки приблизительно одинаков - полный видимый диск планеты (практически полусфера).
Все продукты имеют периодичность обновления в соответствии с периодичностью съёмки (каждые 15-30 минут), круглосуточно, независимо от солнечного освещения, сезона и атмосферных условий на территории съёмки.
Все продукты создаются для всех поддерживаемых КА. Также создаётся общее RGB-изображение поверхности и атмосферы Земли как мозаика всех RGB-изображений, использующая данные со всех доступных КА.
Описание структуры файла с метаданными об экземпляре данных ДЗЗ, хранящемся в Фонде
Метаданные формируются в отношении всех данных и копий данных ДЗЗ сверхвысокого (< 1 м), высокого (1-10 м) и среднего (10-100 м) разрешения, содержащихся в федеральном фонде данных. Метаданные формируются в форме электронных документов в виде файлов в формате XML. Описание структуры таких файлов приведено в формате XSD по адресу https://s3.gptl.ru/geoportal-public/schema/1.0.5.zip
